Burak Sefa Alpsoy

Öncelikle aşağıdaki görseldeki gibi 2 storage ve sunucuların network üzerinden yüksek erişilebilirliğe uygun bağlantılarının yapıldığından emin olmalıyız,

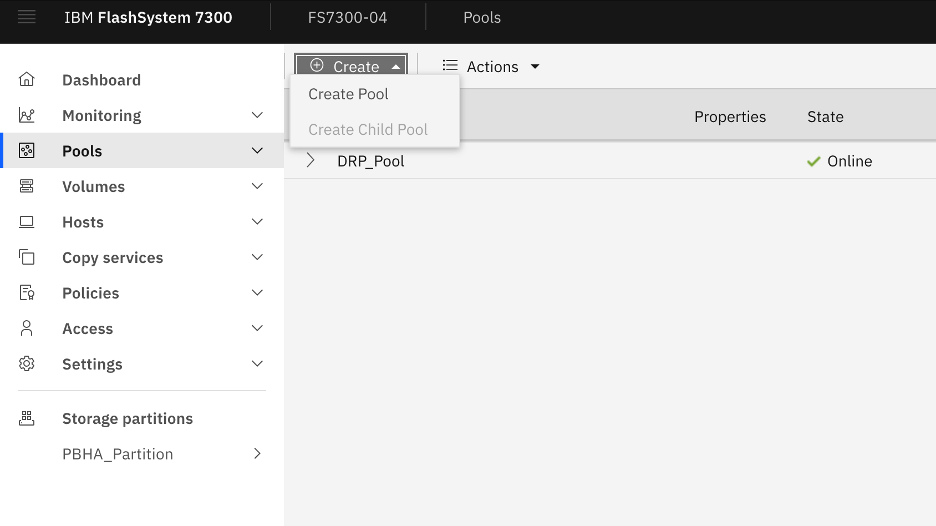

İlk adım olarak lokasyon-1 storage üzerinde Görsel-1’deki gibi, Pool sekmesi üzerinden, sol üstteki Create butonuyla, Pool oluşturuyoruz,

Görsel-1

Görsel-2’de göreceğiniz gibi add storage alanında Pool içerisine diskleri eklemek için ilerliyoruz, ardından Görsel-3’de bulıunan ekrandan ekleyeceğimiz diskleri, sayısını ve RAID modelini seçiyoruz. (Default ve IBM önerisi Distributed RAID-6)

Görsel-2

Görsel-3

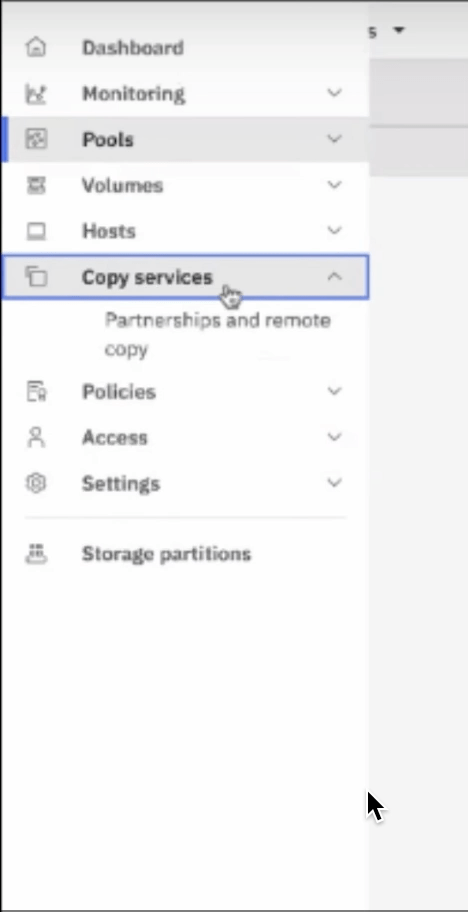

Aynı işlemleri 2. Lokasyondaki storage üzerinde de tekrarlıyoruz, ardından primary olarak kullanacağımız storage a dönüp, Görsel-4 üzerindeki gibi, iki storage arasındaki partnership tanımını yapmak üzere, Copy services altındaki Partnership and remote copy alanına gidiyoruz.

Görsel-4

Görsel-5’de görülen ekran karşımıza çıkacak ve bugün konumuz HA olduğu için 2-site partnership seçerek ilerliyoruz.

Görsel-5

Görsel-6’da görülen ekrandan network bağlantısı tam yapılmış ise 2. Lokasyondaki cihaz partner system olarak seçeneklerde çıkacak ve onu buradan seçebiliriz. Link ayarlarını görseldeki alanda demo ortamı olduğundan 32000 Mbps bıraktım ama siz bunu hesaplayıp planlayabilirsiniz. Use policy based replication alanını işaretleyip, create ile partnership oluşturuyoruz.

Aynı işlemi 2. Lokasyon storage üzerinde yapıp, 1. Lokasyondaki cihazı seçerek tamamlıyoruz.

Görsel-6

Görsel-7’deki gibi Pool alanına dönüp tanımladığımız pool için Add Pool Link diyerek 2 lokasyon arasında pool için link oluşturuyoruz. Burada local sistemde ve 2. Lokasyonda aralarında bağlantı yapılacak doğru pool seçimi yapmamız önemli. Provisioning policy olarak özel bir planlama yoksa sol alttaki alanı işaretleyerek standart policy kullanabilirsiniz.

Görsel-7

İki storage arasındaki bağlantı tanımı, iş birliği yapıldıktan sonra sıra FlashSystem Grid yapısında bahsettiğim Storage partition oluşturmaya geldi.  Görsel-8’de görüleceği gibi sol attan storage partitions alanına gidip, Create partition ile ilerliyoruz.

Açılan Create new storage partition ekranında bir HA senaryosu kurduğumuz için High-availability replication seçiyoruz, daha önce tanımladığımız partnership’i seçip, üzerinde çalıştığımız storage management mı sorusuna planlamaya göre cevap veriyoruz ama önerilen her zaman primary site storage’ın management olmasıdır, dolayısıyla aksi bir plan yoksa alanı işaretleyip, ilerliyoruz.

Görsel-8

Sıradaki işlem quaorum tanımlama, kısaca nedir quorum?

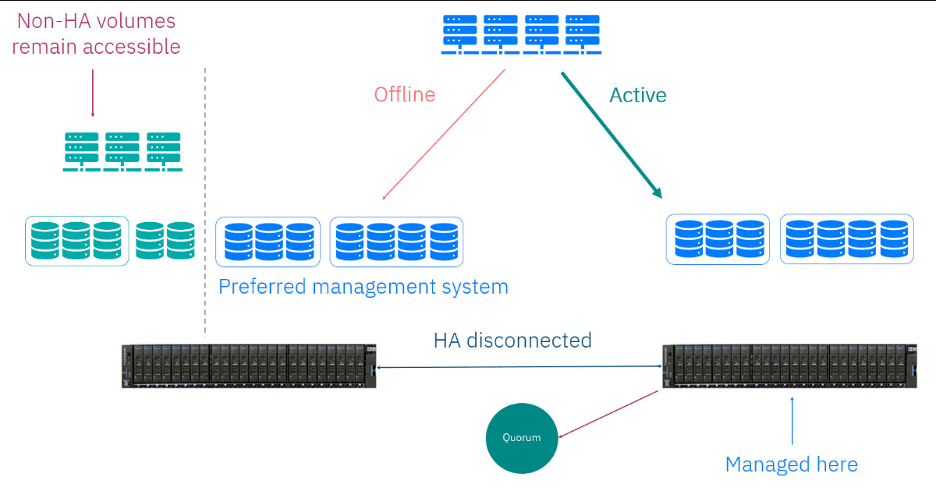

Politika bazlı yüksek erişilebilirlik (PBHA) sistemi, ana lokasyonun quorum bağlantısını kaybetmesi durumunda otomatik olarak devreye girer.

• Yedek lokasyon devreye girer: İkinci lokasyon kontrolü üstlenerek uygulamalarda ve veri erişiminde kesinti yaşanmasını önler. ( Görsel-9)
• Ana lokasyon kapatılır: Veri tutarsızlıklarını önlemek için ana lokasyon devre dışı bırakılır.

Bağlantı yeniden sağlandığında, değişim hacmi (change volume) adı verilen geçici depolama alanındaki değişiklikler senkronize edilir. Bu işlem tamamlandığında, yüksek erişilebilirlik sorunsuz bir şekilde yeniden sağlanır ve veriler güvende kalır.

Görsel-9

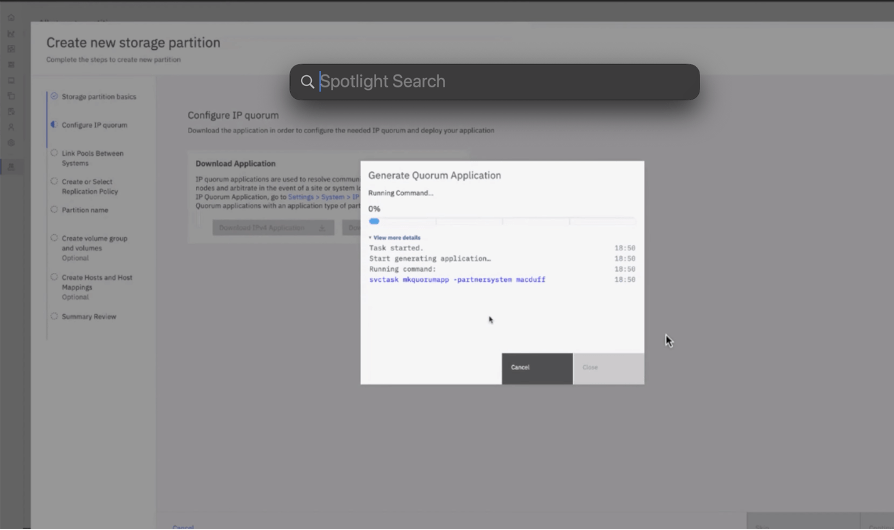

Görsel-10’daki gibi IPv4 uygulamayı indirip mümkünse 2 lokasyondan da tamamen bağımsız bir sisteme kurulmalı, birden fazla da kurabilirsiniz.

Görsel-10

Sıra Görsel-11’deki Replication policy tanımına geldi, bugünkü konumuz olan HA e uygun 2-Site High Availability seçip primary-secondary site kontrolünü yapıp ilerliyoruz.

Görsel-11

Sonraki ekran oluşturulan partition’ın ismini yazıp ilerliyoruz. Ardından volume grup, volume ve host tanımlarını da buradan yapıp ilerleyebiliriz. Görsel-12 gibi volume grupları ve içerisindeki volume tanımlarını yapabiliriz. Bunlar sonradan da güncellenebilir olacaktır.

Görsel-12

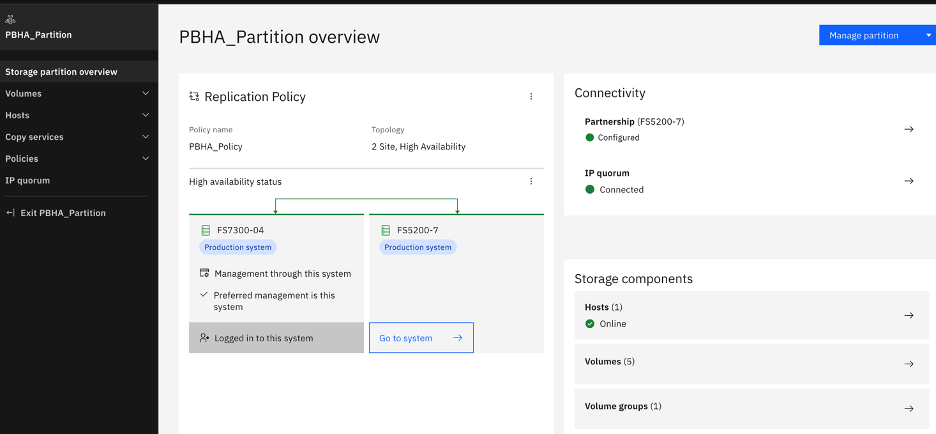

Son olarak storage partition alanı altında yeni oluşturduğumuz partition a tıkladığımızda iki lokasyona arasındaki HA partitionı’ı Görsel 13 gibi görebiliriz. Bu alanda tanımlanan volume, volume grup, hostları da takip edip, yönetebilirsiniz.

Görsel-13
